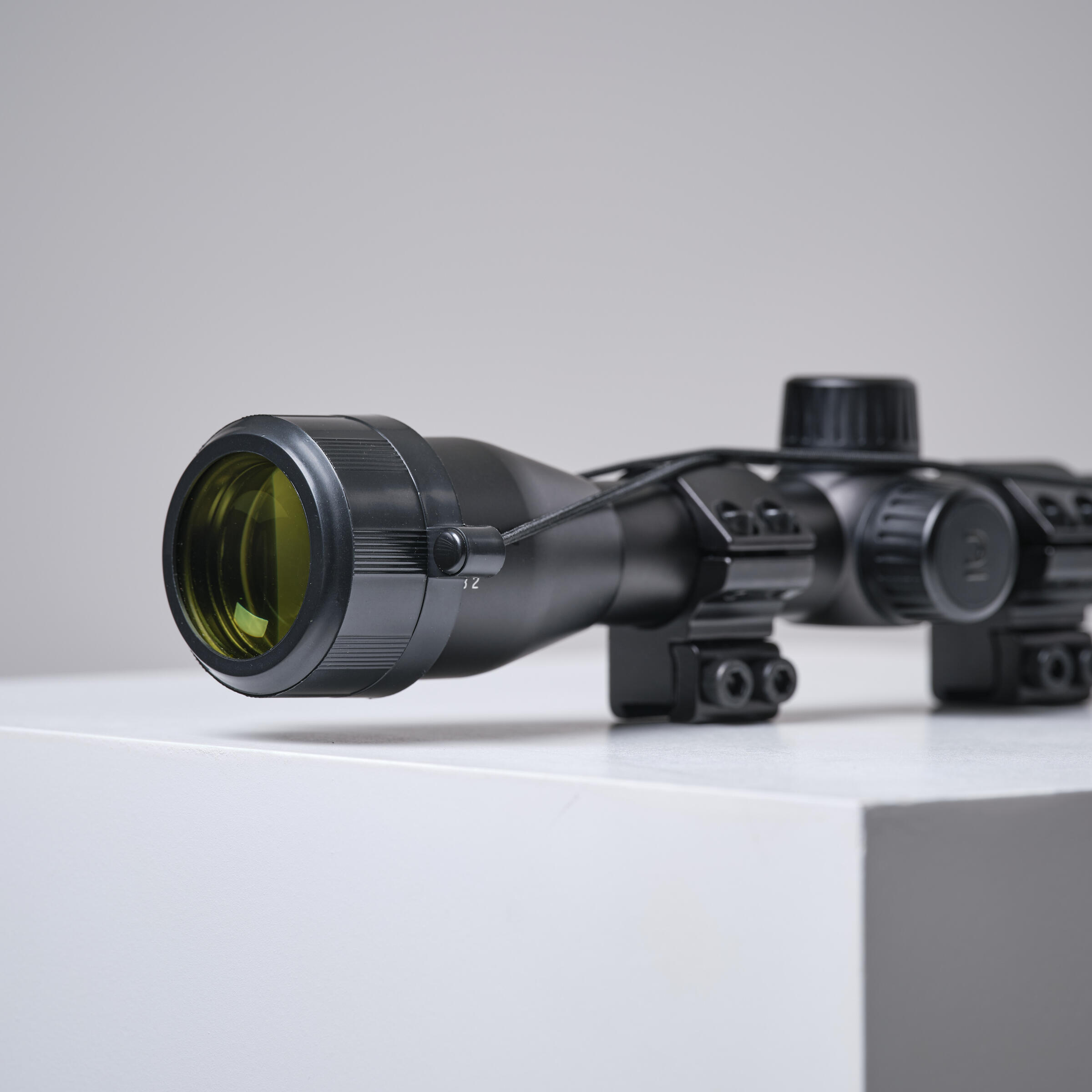

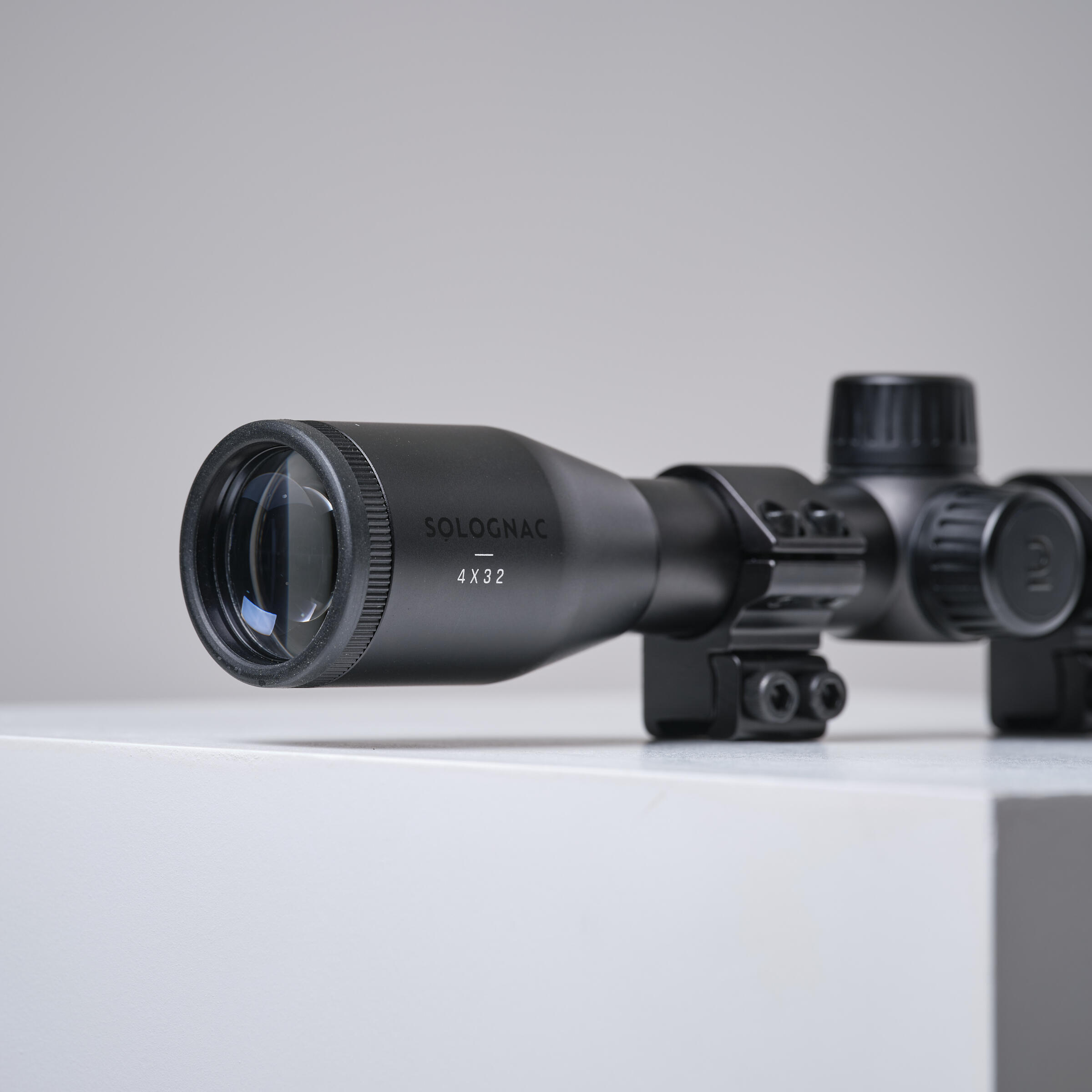

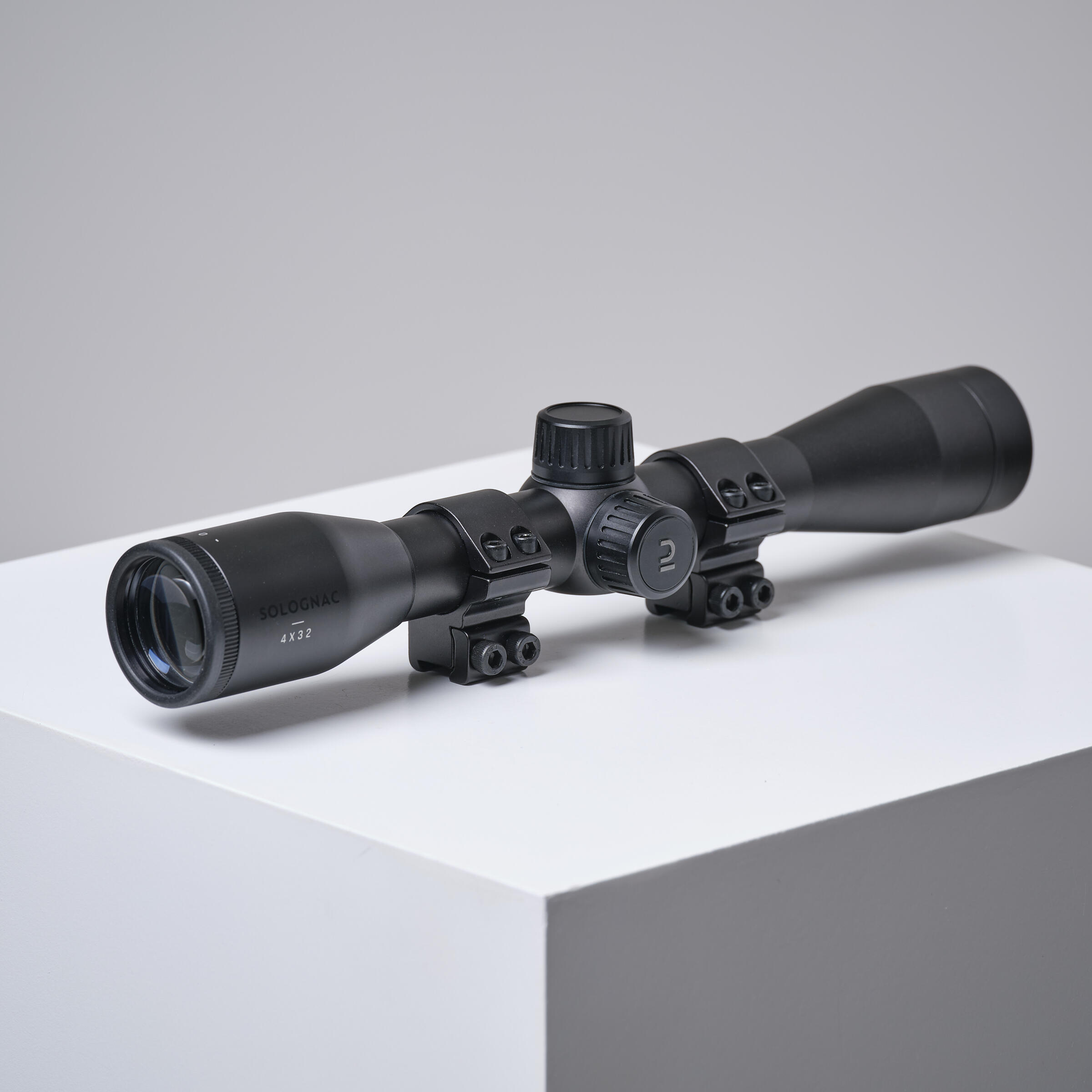

Optiskais tēmēklis, 4x32, 11 mm

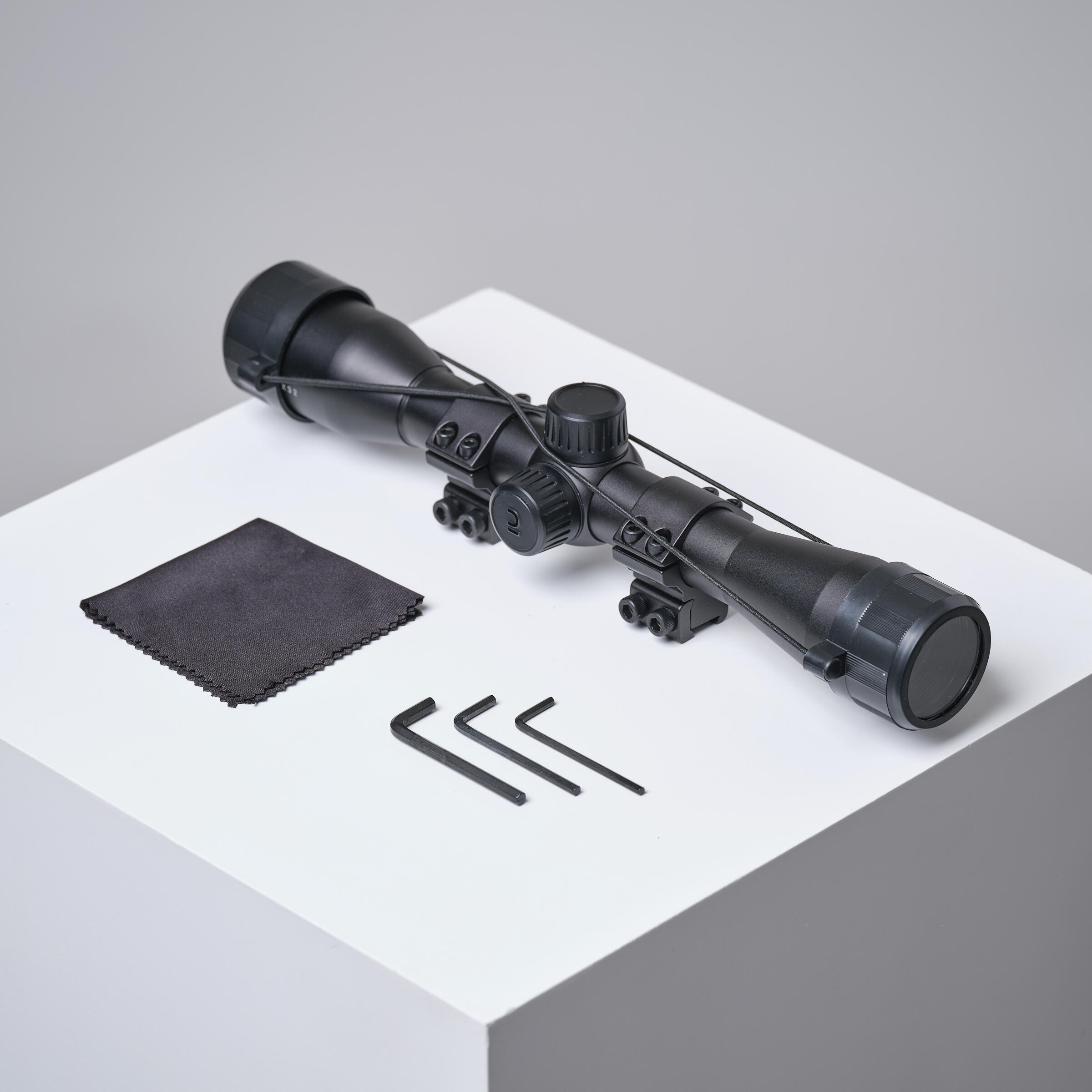

Komplektācija:

- Tēmēklis

- Viens caurspīdīgs aizsargvāciņš ar gumiju

- Mikrošķiedras drāniņa



- Trīs sešstūra atslēgas

-> viena uzmavu pamatnei

-> viena uzmavu pievilkšanai uz tēmekļa caurules

-> viena pretatrāviena uzlikai.

Tālummaiņas diapazons: Fiksēta tālummaiņa, 4x

Dioptrijas regulēšana pie okulāra.

Lēcas diametrs: 32 mm;

caurules diametrs: 25,4 mm

Garums: 283 mm.

Svars:400 g

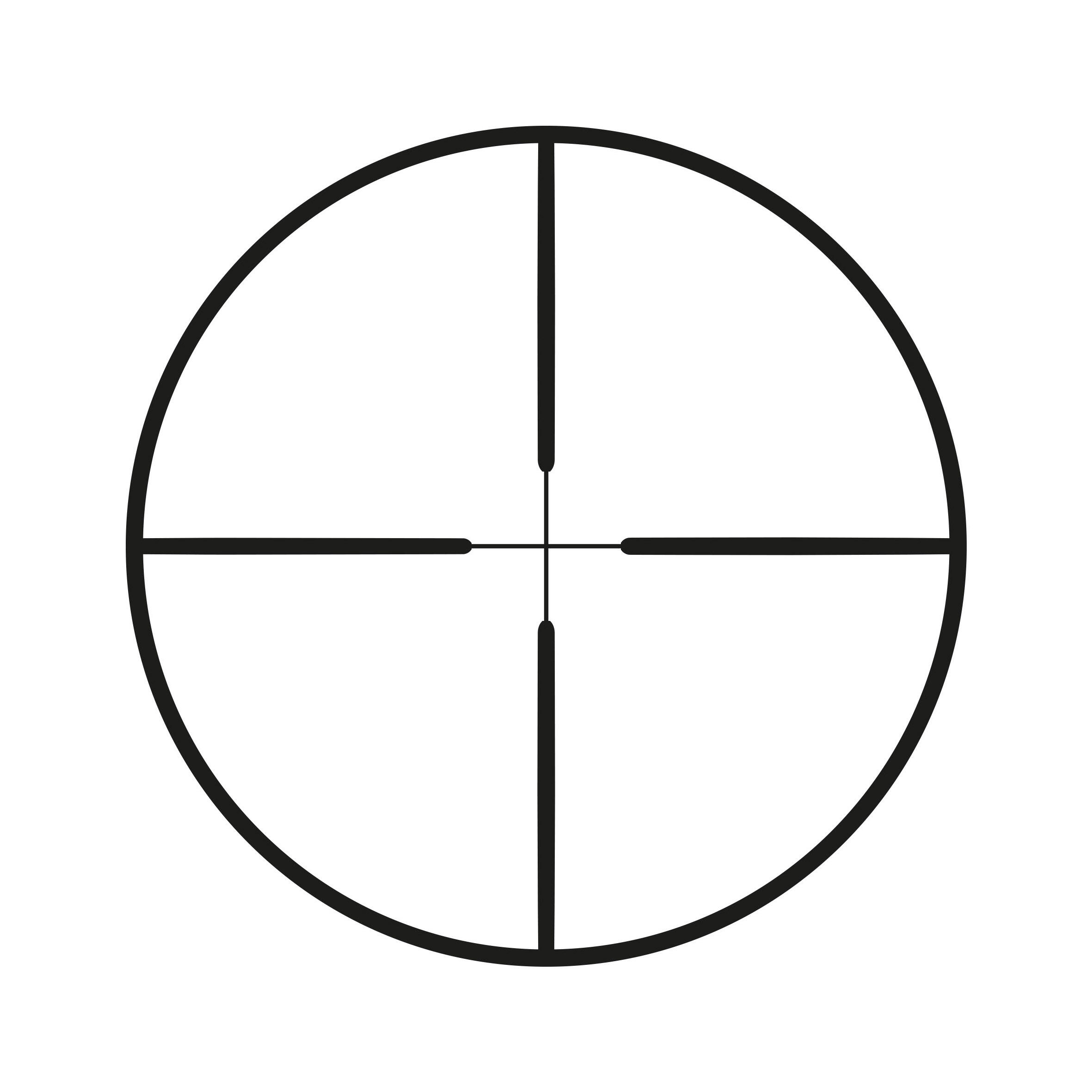

Rastra tips: Krusta “duplex”

Caurlaidības koeficients: 71% pie 550 nm

Acu attālums: 85 mm

Redzes lauks: 9,3 metri 100 m attālumā

Fiksēta paralakse 50 metru attālumā.

Apstrāde pret miglošanos: Apstrādāts ar slāpekli

Izturīgs jebkuros laikapstākļos.

Revolvergalva ir graduēta pa 0,1 MIL, kas atbilst:

- 1 cm 100 m attālumā uz vienu klikšķi

- 1 mm 10 m attālumā uz vienu klikšķi



Katrs pagrieziens atbilst 6 MIL jeb 60 cm 100 m attālumā

Elevācijas diapazons: 20 MIL

Viss ir viegli regulējams ar rokturi bez instrumentiem

- Tēmēklis tiek pārdots kopā ar sešstūra atslēgu; izmantojiet to, lai atskrūvētu priekšmetstikliņu skrūves.

- Slidiniet teleskopu uz jūsu ieroča 11 mm sliedes, turiet to un ļoti viegli pievelciet abas skrūves.

- Novietojiet sevi aiz ieroča; ja jūs labi redzat skatu, tas ir novietots pareizi.

- Ja tā nav, slidiniet teleskopu sliedē, lai iegūtu pareizo attālumu starp jūsu aci un okulāru (8 līdz 10 cm no jūsu acs).

- Tēmējiet pret baltu sienu un novērojiet krustiņu tēmēklī. Tam jāizskatās skaidri izteiktam. Ja tās tādas nav, paņemiet okulāru (acīm tuvākā daļa) un uzmanīgi to pagrieziet. Šī regulēšana fokusē krustu atbilstoši jūsu redzei.

- Kad esat atradis pozīciju, kurā krusts ir labi izteikts, pievelciet fiksējošo uzgriezni, kas atrodas starp tālummaiņas gredzenu un okulāru, lai novērstu nejaušu okulāra kustību.

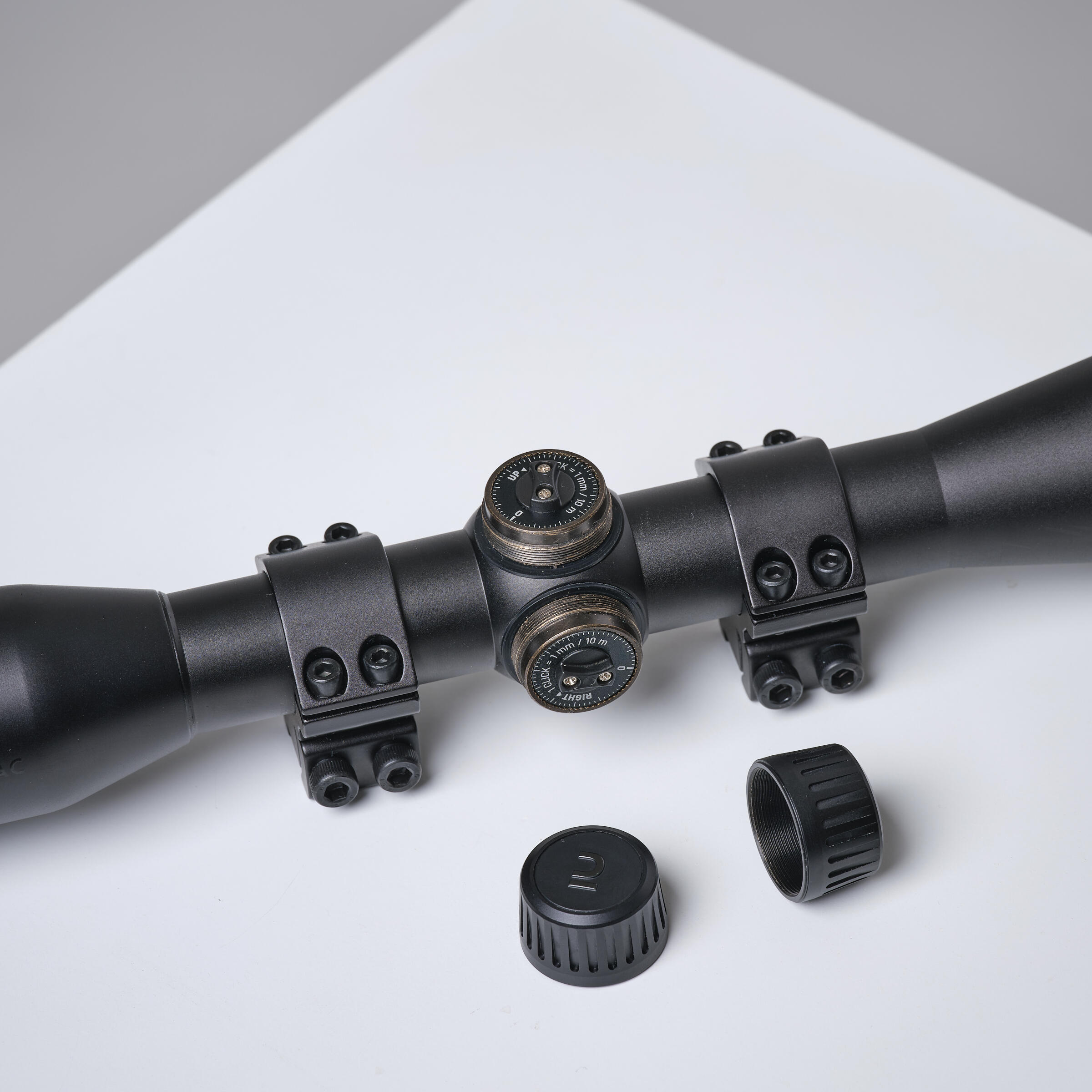

- Atskrūvējiet revolvergalvu aizsargvāciņus.

- Augšējā revolvergalva regulē trieciena punkta augstumu (vertikālo asi), un tā ir marķēta uz augšu, lai norādītu trieciena punkta pacelšanas virzienu.

- Revolvergalva, kas atrodas jūsu tēmēkļa labajā pusē, ļauj veikt regulēšanu horizontālajā asī. Tā ir marķēta ar R (labā puse), lai pārvietotu trieciena punktu tālāk pa labi.

- Lai uzzinātu klikšķa vērtību atkarībā no jūsu mērķa attāluma, skatiet attēlos redzamo tabulu.
